FLIP - FLOP : Flip-Flop RS

FLIP-FLOPS

Los circuitos lógicos se clasifican en dos categorías. Los grupos de puertas descritos hasta ahora, y los que se denominan circuitos lógicos secuénciales. Los bloques básicos para construir los circuitos lógicos secuénciales son los flip -flops. La importancia de los circuitos lógicos se debe a su característica de memoria.

Los flip - flops también se denominan "cerrojos", "multivibradores biestables" o "binarios".

FLIP-FLOPS RS

Este es el flip - flop básico, su símbolo es el siguiente:

El flip-flop tiene dos entradas R (reset) y S (set), se encuentran a la izquierda del símbolo. Este flip-flop tiene activas las entradas en el nivel BAJO, lo cual se indica por los circulitos de las entradas R y S. Los flip-flop tienen dos salidas complementarias, que se denominan Q y 1, la salida Q es la salida normal y 1 = 0.

El flip-flop RS se puede construir a partir de puertas lógicas. A continuación mostraremos un flip-flop construido a partir de dos puertas NAND, y al lado veremos su tabla de verdad correspondiente.

Observar la realimentación característica de una puerta NAND a la entrada de la otra. En la tabla de la verdad se define la operación del flip-flop. Primero encontramos el estado "prohibido" en donde ambas salidas están a 1, o nivel ALTO.

Luego encontramos la condición "set" del flip-flop. Aquí un nivel BAJO, o cero lógico, activa la entrada de set(S). Esta pone la salida normal Q al nivel alto, o 1. Seguidamente encontramos la condición "reset". El nivel BAJO, o 0, activa la entrada de reset, borrando (o poniendo en reset) la salida normal Q.

La cuarta línea muestra la condición de "inhabilitación" o "mantenimiento", del flip-flop RS. Las salidas permanecen como estaban antes de que existiese esta condición, es decir, no hay cambio en las salidas de sus estados anteriores. Indicar la salida de set, significa poner la salida Q a 1, de igual forma, la condición reset pone la salida Q a 0.

La salida complementaria nos muestra lo opuesto. Estos flip-flop se pueden conseguir a través de circuitos integrados.

FLIP-FLOPS RS SINCRONO

El flip-flop RS es un dispositivo asíncrono. No opera en conjunción con un reloj o dispositivo de temporización. El flip-flop RS síncrono opera en conjunción con un reloj, en otras palabras opera sincronizadamente. Su símbolo lógico se muestra a continuación. Es igual a un flip-flop RS añadiéndole una entrada de reloj.

El flip-flop RS síncrono puede implementarse con puertas NAND. En las siguientes ilustraciones vemos primero como se añaden dos puertas NAND al flip-flop RS para construir un flip-flop RS síncrono. Las puertas NAND 3 y 4 añaden la característica de sincronismo al cerrojo RS. La tabla de la verdad nos muestra la operación del flip-flop RS síncrono.

El modo de mantenimiento se describe en la primera línea de la tabla de la verdad. Cuando un pulso de reloj llega a la entrada CLK (con 0 en las entradas R y S), las salidas no cambian, permanecen igual que antes de la llegada del pulso de reloj. Este modo también puede llamarse de "inhabilitación" del FF. La línea 2 es el modo de reset.

La salida normal Q se borrará cuando un nivel ALTO active la entrada R y un pulso de reloj active la entrada de reloj CLK. Si R=1 y S=0, el FF no se pone a 0 inmediatamente, esperará hasta que el pulso del reloj pase del nivel BAJO al ALTO, y entonces se pone a 0. La línea 3 de la tabla describe el modo set del flip-flop. Un nivel ALTO activa la entrada S (con R=0 y un pulso de reloj en el nivel ALTO), poniendo la salida Q a 1.

La línea 4 de la tabla de verdad es una combinación "prohibida" todas las entradas están en 1, no se utiliza porque activa ambas salidas en el nivel ALTO.

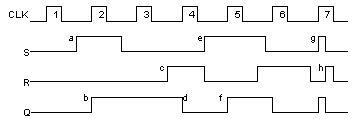

Las formas de ondas, o diagramas de tiempo, se emplean mucho y son bastante útiles para trabajar con flip-flop y circuitos lógicos secuénciales. A continuación mostraremos un diagrama de tiempo del flip-flop RS síncrono.

Las 3 líneas superiores representan las señales binarias de reloj, set y reset. Una sola salida Q se muestra en la parte inferior. Comenzando por la izquierda, llega el pulso de reloj 1, pero no tiene efecto en Q porque las entradas R y S están en el modo de mantenimiento, por tanto, la salida Q permanece a 0.

En el punto a del diagrama del tiempo, la entrada de set se activa en el nivel ALTO. Después de cierto tiempo en el punto b, la salida se pone a 1. Mirar que el flip-flop ha esperado a que el pulso 2 pase del nivel BAJO a ALTO antes de activar la salida Q a 1. El pulso está presente cuando las entradas R y S están en modo de mantenimiento, y por lo tanto la salida no cambia. En el punto C la entrada de reset se activa con un nivel ALTO.

Un instante posterior en el punto d la salida Q se borra ó se pone a 0, lo cual ocurre durante la transición del nivel BAJO a ALTO del pulso del reloj. En el punto e está activada la entrada de set, por ello se pone a 1 la salida Q en el punto f del diagrama de tiempos. La entrada S se desactiva y la R se activa antes del pulso 6, lo cual hace que la salida Q vaya al nivel BAJO o a la condición de reset.

El pulso 7 muestra que la salida Q sigue a las entradas R Y S todo el tiempo que el reloj está en ALTA. En el punto g del diagrama de tiempos, la entrada de set (S) va a nivel ALTO y la salida Q alcanza también el nivel ALTO. Después la entrada S va a nivel BAJO. A continuación en el punto h, la entrada de reset (R) se activa por un nivel ALTO. Eso hace que la salida Q vaya al estado de reset, o nivel BAJO.

La entrada R entonces vuelve al nivel BAJO, y finalmente el pulso de reloj finaliza con la transición del nivel ALTO al BAJO. Durante el pulso de reloj 7, la salida estuvo en el nivel ALTO y después en el BAJO. Observar que entre los pulsos 5 y 6 ambas entradas R y S están a 1. La condición de ambas entradas R y S en el nivel ALTO, normalmente, se considera un estado prohibido para el flip-flop. En este caso es aceptable que R y S estén en el nivel ALTO, porque el pulso de reloj está en el nivel BAJO y el flip-flop no está activado.
