Este proyecto es para proteger el sistema eléctrico de una casa contra los altos voltajes de pico que se generan cuando hay un apagón y llega la luz.
Este protector detecta la llegada del fluido eléctrico y lo mantiene desconectado del sistema eléctrico de una casa hasta tanto no hayan transcurrido unos 5 minutos que es el tiempo necesario para entregar un nivel de voltaje seguro a nuestro sistema eléctrico.
Para cumplir este objetivo nuestro dispositivo trae un Temporizador interno de precisión para conexión de cinco minutos.
Además incorpora un Temporizador de desconexión ante una falla en el fluido de 1 seg.
Si la carga es desconectada por un apagón o una perturbación en el suministro eléctrico, el dispositivo solo la reconectará transcurrido el tiempo de conexión, después que el valor del voltaje regrese al rango adecuado de trabajo.
Este protector detecta la llegada del fluido eléctrico y lo mantiene desconectado del sistema eléctrico de una casa hasta tanto no hayan transcurrido unos 5 minutos que es el tiempo necesario para entregar un nivel de voltaje seguro a nuestro sistema eléctrico.
Para cumplir este objetivo nuestro dispositivo trae un Temporizador interno de precisión para conexión de cinco minutos.
Además incorpora un Temporizador de desconexión ante una falla en el fluido de 1 seg.
Si la carga es desconectada por un apagón o una perturbación en el suministro eléctrico, el dispositivo solo la reconectará transcurrido el tiempo de conexión, después que el valor del voltaje regrese al rango adecuado de trabajo.
CARACTERISTICAS TECNICAS
* Voltaje Nominal 120VAC.
* Frecuencia de operación 60Hz.
* Temporizado de desconexión ante una falla 1 seg.
* Temporizado de conexión de la carga 5 min.
* Capacidad de salida 40A.
* Led indicador de temporizado.

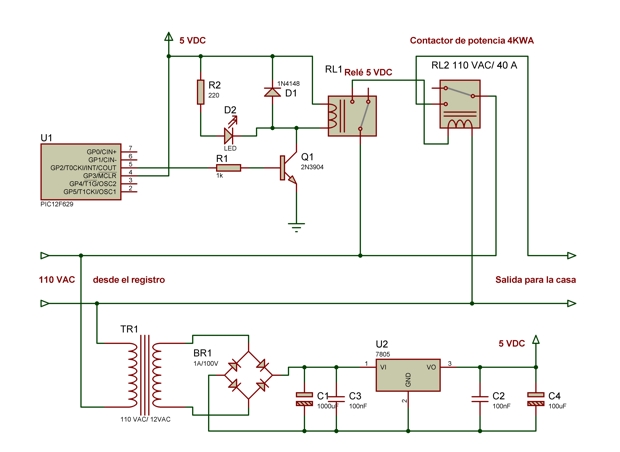

Lista de materiales:
1 PIC 12F629
1 2N3904
1 transformador de 110 VAC / 12 VAC a 1 amperio
1 puente rectificador 1 A / 100V
1 LM7805
2 condensadores de 100nF/50V
1 relé 5 VDC 5 pines
1 contactor de 40 Amperios /110 VAC
1 condensador 1000uF/25V
1 condensador de 100uF/16V
1 R de 1K a 1/2w
1 R de 220 a 1/2w
1 diodo led amarillo
1 diodo 1N4148
