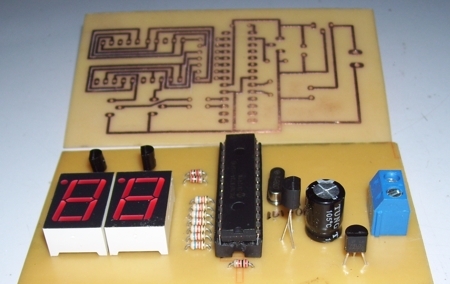

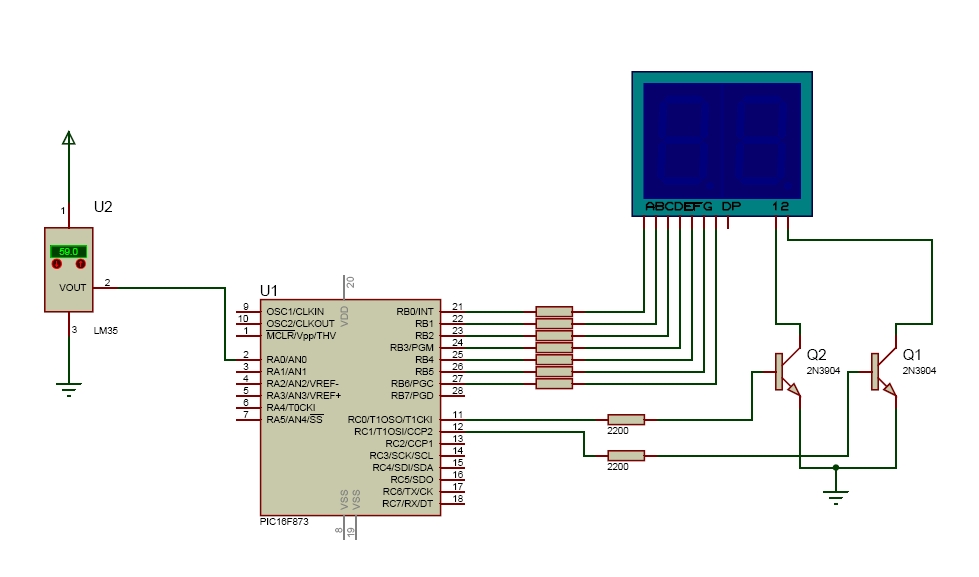

El circuito indicador de Temperatura utiliza como CPU al PIC 16F873A el cual se programa de tal manera que visualice en dos displays la temperatura detectada en su entrada Análoga; esta a su vez está conectada al sensor, que es un circuito especializado LM35 el cual a su vez genera un voltaje de precisión proporcional a la temperatura de su entorno.
Este voltaje es tomado como referencia para ejecutar internamente la visualización de la temperatura en dos displays de cátodo común conectados al puerto a del PIC y activados en modo multiplexado.
Se escogió este PIC por que tiene un conversor análogo digital incorporado en su circuitería interna.
Este voltaje es tomado como referencia para ejecutar internamente la visualización de la temperatura en dos displays de cátodo común conectados al puerto a del PIC y activados en modo multiplexado.
Se escogió este PIC por que tiene un conversor análogo digital incorporado en su circuitería interna.
Todo lo demás lo realiza el software de control, el cual está disponible junto con el circuito impreso, pueden comprar y recibir por email. Interesados ponerse en contacto.
Lista de materiales
1 Fuente de poder regulada de 5 VDC
1 PIC 16F873A
1 Base de 28 pines
1 LM35
7 resistencias de 330 ohm a 1/8W
3 resistencias de 2k2 a 1/8W
2 displays de catodo comun
2 2N3904
1 cristal del 4 mhz
1 terminal conector de tornillo para circuito impreso
1 circuito impreso
