Proponemos la construcción de un súper sencillo amplificador de audio ideal para principiantes con 5 w de potencia real sobre 8 ohmios.
Utilizamos para ello solamente 7 componentes de fácil adquisición incluido el chip de la National LM384.
No requiere calibraciones de ningún tipo y se alimenta con 22 V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.

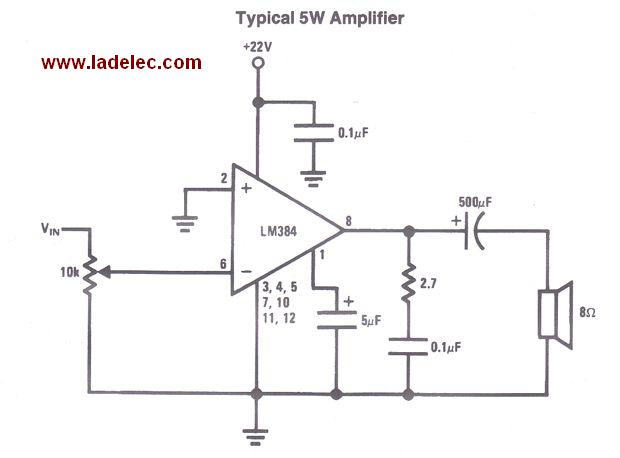

Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento.
