Utilizamos para ello solamente 10 componentes de fácil adquisición incluido el chip de la National LM383.
No requiere calibraciones de ningún tipo y se alimenta con 12 V DC – 18V DC. La señal puede venir de un MP3, DVD o de una salida de línea para amplificador.
Este amplificador ha sido probado como todos nuestros proyectos y circuitos por lo que te debe funcionar perfectamente al primer intento.

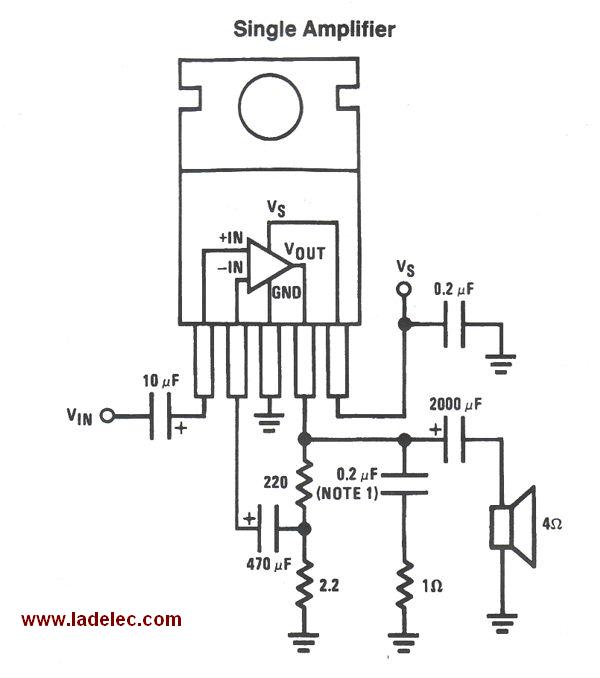

Los valores de los componentes mostrados en el esquema son los ideales, pero pueden usarse otros con una tolerancia del 10% sin afectar el buen funcionamiento del circuito electrónico.
Se le debe agregar un disipador de calor para evitar que se dispare la protección térmica especialmente si se le va a exigir toda la potencia de salida.

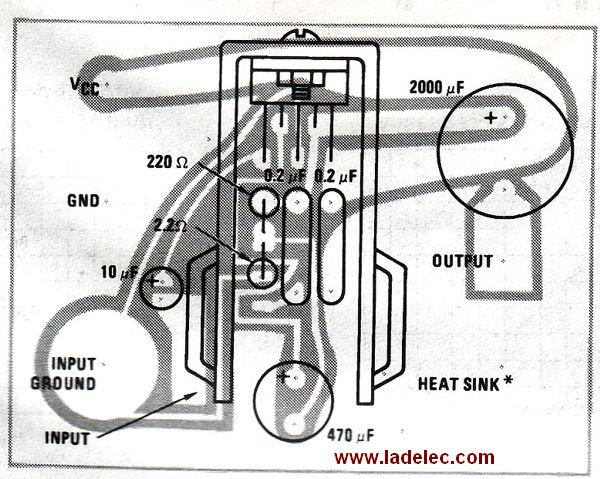

Adjuntamos el diseño del circuito impreso listo para usar con la guía de colocación de componentes.
