INTERFACES ENTRE CI TTL Y CMOS
Ya que los requerimientos para estas dos familias son bastante diferentes, requieren para su interconexión la utilización de interfaces. A continuación hay algunos ejemplos de interfaces cuando los dispositivos trabajan con una misma fuente de voltaje y cuando trabajan con voltajes distintos. (gráficos de interfaces).
Figura 2: Interfaz estándar TTL a CMOS utilizando un resistor de "pull up"
Figura 3: Interfaz Schottky TTL de baja potencia a CMOS utilizando un resistor de "pull up"
Figura 4: Interfaz CMOS a TTL Schottky de baja potencia

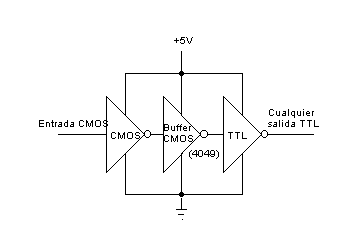

Figura 5: Interfaz CMOS a TTL estándar utilizando un buffer de CI CMOS
Figura 6: Interfaz TTL y CMOS usando un buffer de CI CMOS
Figura 7: Interfaz TTL a CMOS utilizando un transistor
Figura 8: Interfaz TTL a CMOS utilizando un buffer TTL de colector abierto
Figura 9: Interfaz CMOS a TTL utilizando un buffer de CI CMOS
Cuando las salidas de los CI’s se conectan a dispositivos distintos a puertas lógicas como por ejemplo a LED's indicadores, se pueden utilizar las interfaces siguientes:
Figura 10: Interface CMOS a LED para voltaje de 5V. El led luce cuando hay salida ALTA
Figura 11: Interface CMOS a LED para voltaje de 5V. El led luce cuuando hay una selida BAJA
Figura 12: Interfaz CMOS a LED para un rango de tensión de 10 a 15V. El led luce cuando hay una salida ALTA
Figura 13: Interfaz CMOS a LED para un rango de tensión de 10 a 15V. El led luce cuando hay una salida BAJA
Figura 14: Interfaz buffer-inversor CMOS a LED para rango de tensión de 5V a 15V.
Figura 15: Interfaz buffer-no inversor CMOS a LED para un rango de tensión de 5V a 15V
Figura 16: Interfaz TTL a LED el cual luce cuando la salida es ALTA
Figura 17: Interfaz TTL a LED el cual luce cuando la salida es BAJA
Figura 18: Interface TTL a LED con indicadores de salida ALTA y BAJA
Figura 19: Interface TTL a LED utilizando un transistor
Generalmente, para introducir información a un circuito digital se utilizan los conmutadores o teclados. A continuación veremos los ejemplos clásicos de interfaces con conmutadores.
Figura 20: Interfaz de conmutador activo en BAJA
Figura 21: Interfaz de conmutador activo en ALTA
Figura 22: Circuito eliminador de rebote utilizando una compuerta NAND 74HC00 CMOS
Figura 23: Circuito eliminador de rebote utilizando una compuerta 7403 TTL con colector abierto
Cuando un circuito digital debe activar dispositivos de salida (las cuales generalmente manejan una tensión mayor), se requiere el uso de las siguientes interfaces:
Figura 24: Interfaz con dispositivos de salida con inversor TTL o CMOS
|
