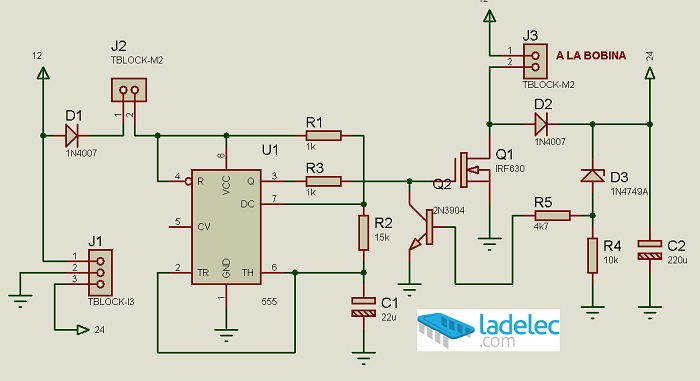

He aquí un circuito que convierte 12 VDC a 24 VDC mediante elementos digitales y uno análogo como es la bobina elevadora L1, la cual se fabrica en un núcleo toroidal de 100 vueltas de alambre esmaltado Nº 25
Si necesitamos otro voltaje podemos cambiar el diodo zener por el valor que necesitemos.
Si necesitamos otro voltaje podemos cambiar el diodo zener por el valor que necesitemos.
Principio de funcionamiento

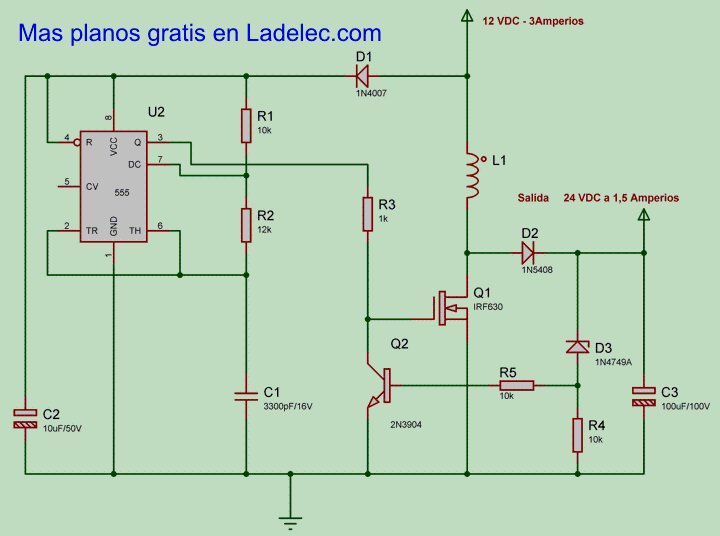

Tenemos un circuito que oscila a unos 10 khz implementado en base a un LM555 y sus componentes R y C asociados, que en su salida actúa sobre un MOSFET de potencia creando un voltaje mayor debido a la inducción presentada en la bobina elevadora.
Este voltaje es estabilizado en 24 VDC por medio de un diodo zener que conduce cuando se llega a ese voltaje y poniendo a conducir el transistor Q2 que se encarga de controlar el voltaje máximo del convertidor; para ello pone a tierra la compuerta del MOSFET cada que se llega al voltaje zener.
