Sencillo turnero indicador de 5 digitos, donde el último o menos significativo es fijo y siempre es cero.
El valor a mostrar se digita en el teclado de 4 X 4 y se reinicia a ceros pulsando la tecla +. Se pueden incluir dos ceros pulsando la tecla - para ahorrar tiempo.

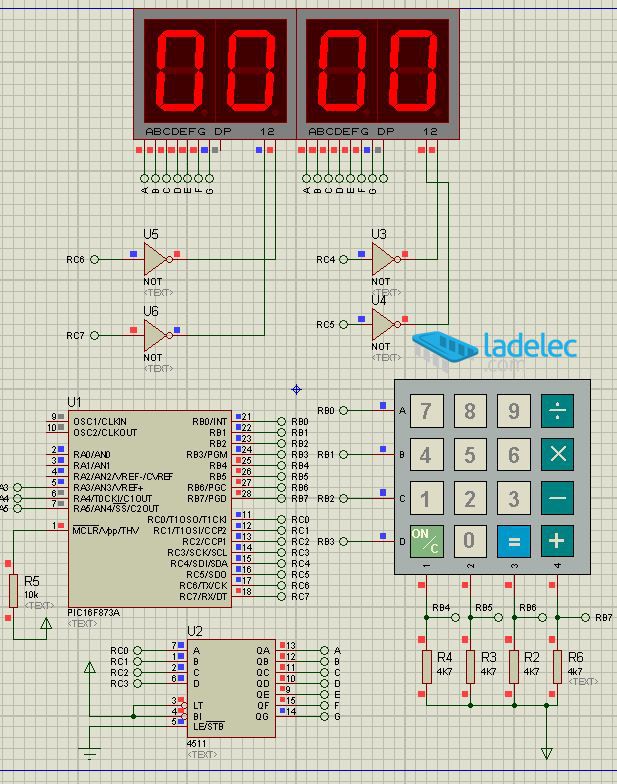

El esquema básico es el siguiente:

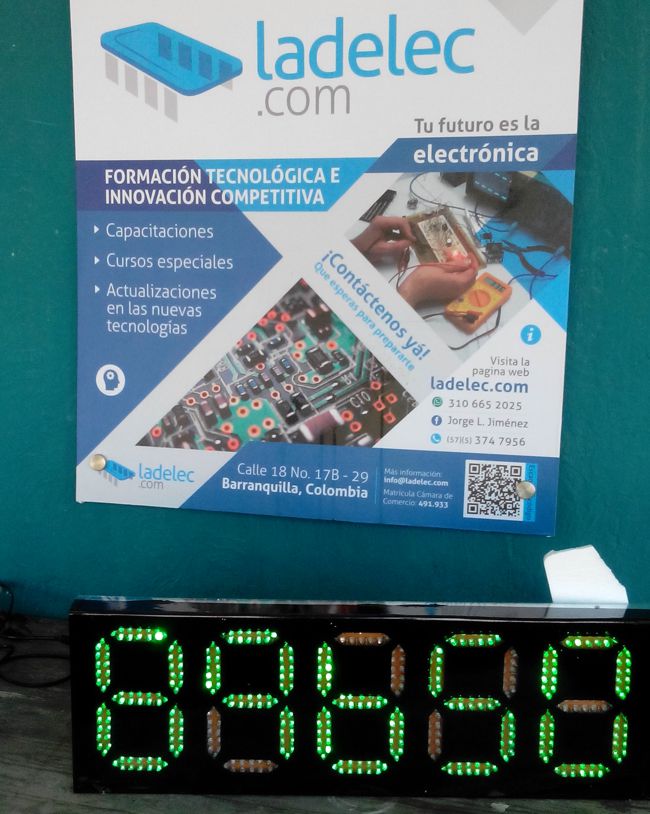

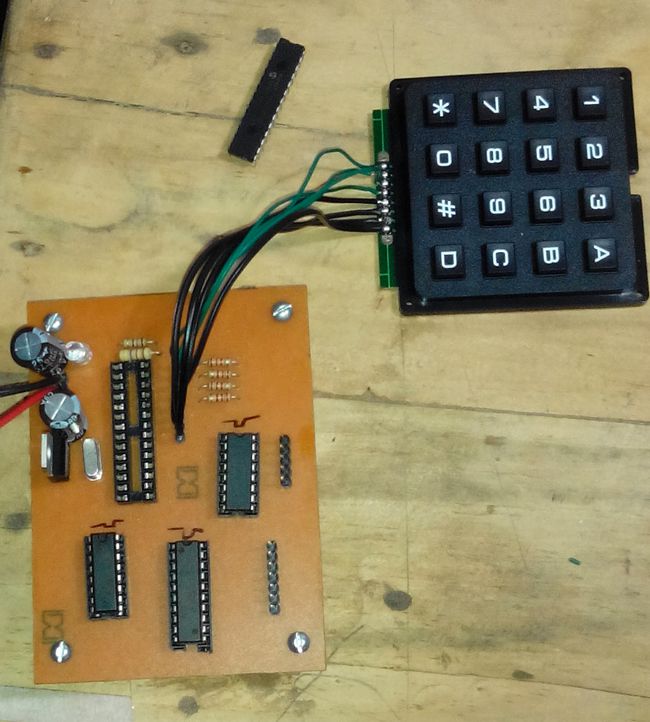

La tarjeta definitiva deberá llevar circuitos de acople tipo buffer e inversores para manejar las cargas finales que en este caso fueron 5 displays gigantes de 20 cms de alto por 13 de ancho. El aspecto de la tarjeta funcionando y del aviso turnero terminado:
Los archivos completos de este proyecto incluido el código del PIC y arte del aviso se pueden comprar y recibir por email. Interesados ponerse en contacto.
