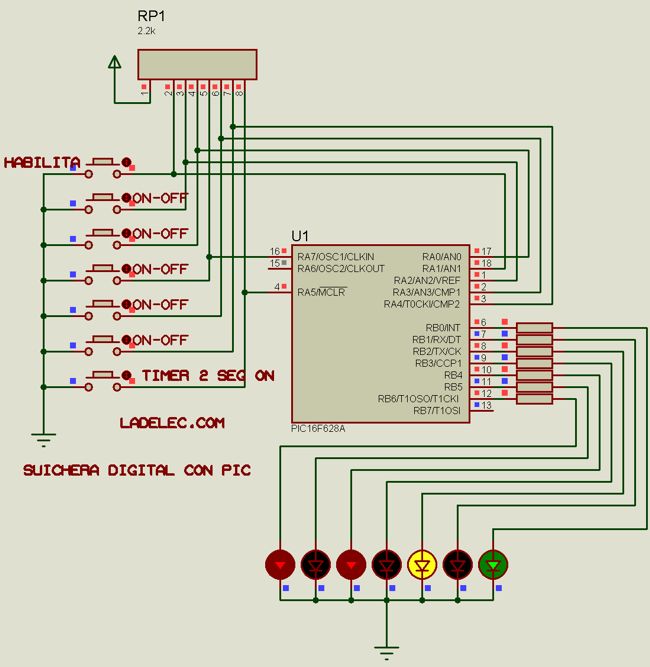

Posee además un habilitador general de todos los suiches, que permite su funcionamiento normal ON-OFF al ser pulsados los demás suiches, y si es deshabilitado, apaga a todas las salidas.
Después del pulsador habilitador, siguen 3 pulsadores ON-OFF con enclave, es decir que una pulsada pone ON la salida hasta que se reciba otro pulso, momento en el cual se pone OFF la salida. Estas son excluyentes, es decir, no pueden estar activas mas de una al tiempo, por razones de seguridad.
Ejemplo, si se pulsa una, se activa la salida correspondiente y enciende el LED, pero si pulso la de al lado, se apaga la anterior y se enciende la correspondiente.

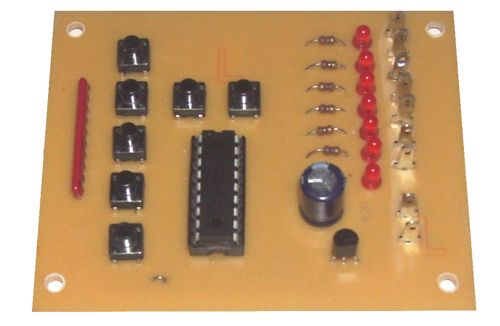

Luego siguen dos salidas aparte con LED de color amarillo, con iguales características que las 3 anteriores y por último una salida especial temporizada a 2 segundos aprox. cuando se activa; es la que muestra el LED verde en la imagen.
Este diseño fue realizado para un equipo analizador de suelos para buscar pozos de agua, aprovechando la ley de OHM...hasta aqui les puedo decir, y por ende los archivos de este proyecto incluidos .ASM, .HEX, .DSN, .BRD se venden por 40 USD poniéndose en contacto con nosotros. Cómo comprar y pagar en Ladelec.com
