Es el temporizador de mayor uso en experimentación y control y nos proporciona un pulso limpio activo en alto de un ancho o duración prefijado por nosotros.

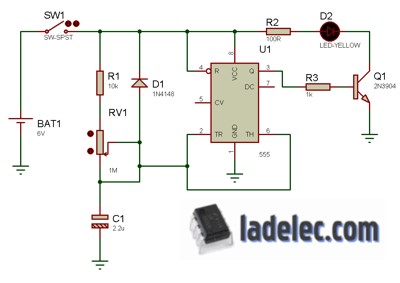

Tiene una conexión especial del circuito RC asociado, de tal manera que al energizarlo, C1 se tiende a cargar por medio de R1 y RV1 al VCC.
Al comienzo, por estar descargado, actúa cómo un cortocircuito que aterriza al pin 2 o de disparo y coloca la salida del temporizador, pin 3, en nivel alto.
Luego que el capacitor alcance los 2/3 del VCC, el pin 3, salida, pasa de nuevo a nivel bajo, generándose de este modo un pulso positivo cuya anchura está definida por 1,1 (R1xC1); con los valores mostrados la duración es de aproximadamente 2,5 segundos.
