Circuito basado en el popular LM 35 el cual es un sensor de precisión de temperatura que entrega 10.0 mV/°C.
Este voltaje generado por el LM35 es comparado con el fijado por nosotros mediante el potenciómetro RV3; si es menor que, entonces enciende el led D2 y si es mayor que, enciende el led D1.
Esta señal es amplificada en corriente varias veces por el mismo LM324 para poder manejar directamente el relé de potencia y el led D6 que nos sirve para monitorear la salida.
La fuente utilizada es dual regulada de 12 V y utiliza los integrados LM7812 y LM7912;

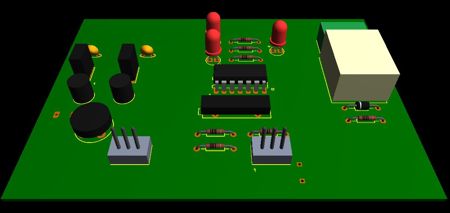

Los archivos del circuito ( .LYT y .DSN ambos de Proteus) están listos para la venta por un precio módico.
