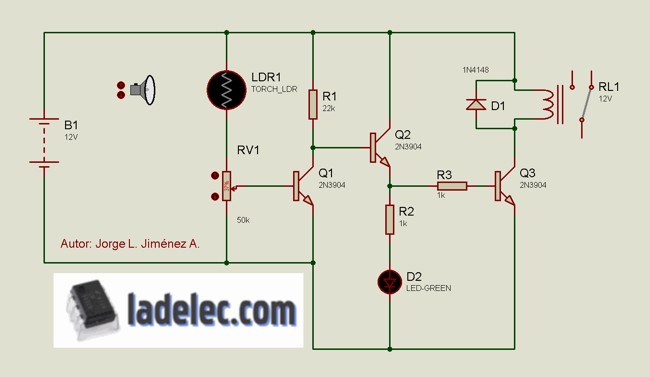

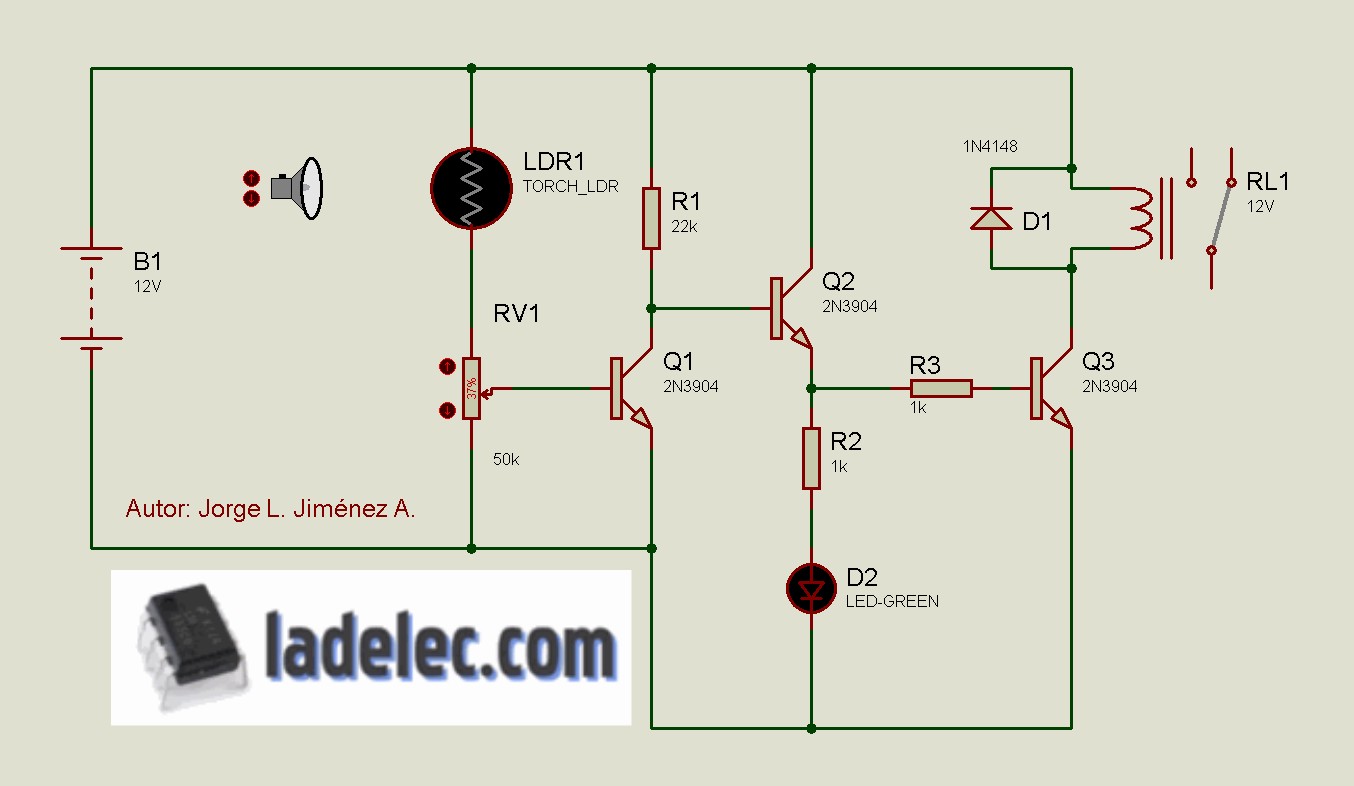

Útil circuito, el cual es un receptor de luz led y laser de los populares indicadores tipo llavero, para activar o desactivar dispositivos que interrumpan un haz luminoso de luz ó laser proyectado en la fotocelda.
El circuito actua como una barrera de luz que al ser interrumpida enciende un led monitor y activa un relé para controlar una carga que puede ser cualquier dispositivo que se te ocurra colocar.
La calibracion del circuito se realiza con el potenciómetro de 50 k el cual debe quedar casi al minimo, de tal manera que al pasar la mano por la fotocelda active el rele y el led. La distancia a la que puede estar la fuente de luz ó del laser, dependerá del dispositivo que utilizemos: hay modelos baratos que emiten luz para 1-2 metros y modelos profesionales que sirven hasta para 100 metros, con los cuales podemos realizar una barrera lde luz o laser sumamente sensible y eficaz.
El circuito actua como una barrera de luz que al ser interrumpida enciende un led monitor y activa un relé para controlar una carga que puede ser cualquier dispositivo que se te ocurra colocar.
La calibracion del circuito se realiza con el potenciómetro de 50 k el cual debe quedar casi al minimo, de tal manera que al pasar la mano por la fotocelda active el rele y el led. La distancia a la que puede estar la fuente de luz ó del laser, dependerá del dispositivo que utilizemos: hay modelos baratos que emiten luz para 1-2 metros y modelos profesionales que sirven hasta para 100 metros, con los cuales podemos realizar una barrera lde luz o laser sumamente sensible y eficaz.
