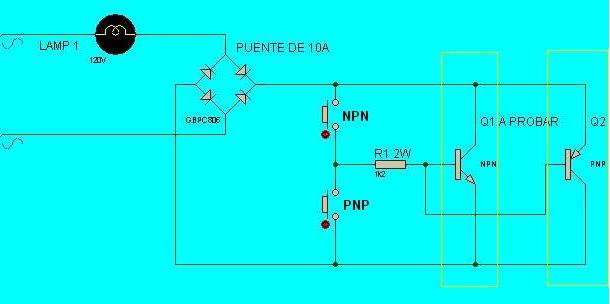

Circuito definitivo a la hora de determinar si un transistor bipolar es genuino o falso.
El transistor debe ser de potencia y tener una capacidad de 150 W minimo o superior (tipo 2SC3858 por ejemplo) y un manejo de voltaje de colector a emisor de 200 V en adelante.
Para probar el transistor colocarlo en la posición correspondiente según sea PNP o NPN.
Luego conectar los 110 V AC de entrada y pulsar el suiche correspondiente al tipo de transistor.
El bombillo debe ser de 100 W; el puente rectificador de 10 A / 400V ó a 200V.
Diagnóstico:
- Si el bombillo enciende sin necesidad de pulsar el suiche correspondiente entonces el transistor es falso y está en corto.
- Si el bombillo no enciende al pulsar el suiche correspondiente entonces el transistor es falso y está abierto.
- Si el bombillo enciende solamente cuando se pulsa el suiche correspondiente entonces el transistor es genuino.
Si se desea se puede colocar un disipador de calor para probar el transistor por más tiempo.
