Si necesitamos otro voltaje podemos cambiar el diodo zener por el valor que necesitemos.
Principio de funcionamiento

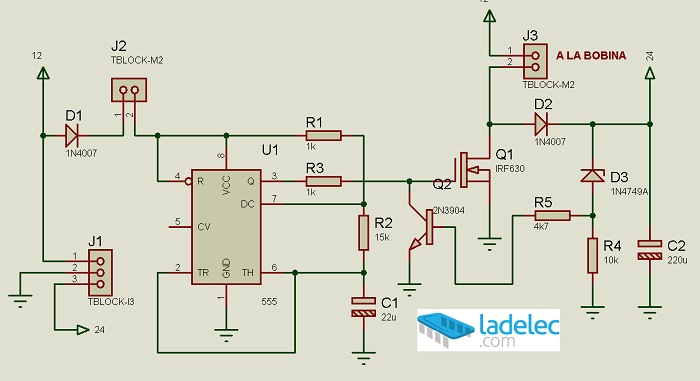

Tenemos un circuito que oscila a unos 10 khz implementado en base a un LM555 y sus componentes R y C asociados, que en su salida actúa sobre un MOSFET de potencia creando un voltaje mayor debido a la inducción presentada en la bobina elevadora.
Este voltaje es estabilizado en 24 VDC por medio de un diodo zener que conduce cuando se llega a ese voltaje y poniendo a conducir el transistor Q2 que se encarga de controlar el voltaje máximo del convertidor; para ello pone a tierra la compuerta del MOSFET cada que se llega al voltaje zener.

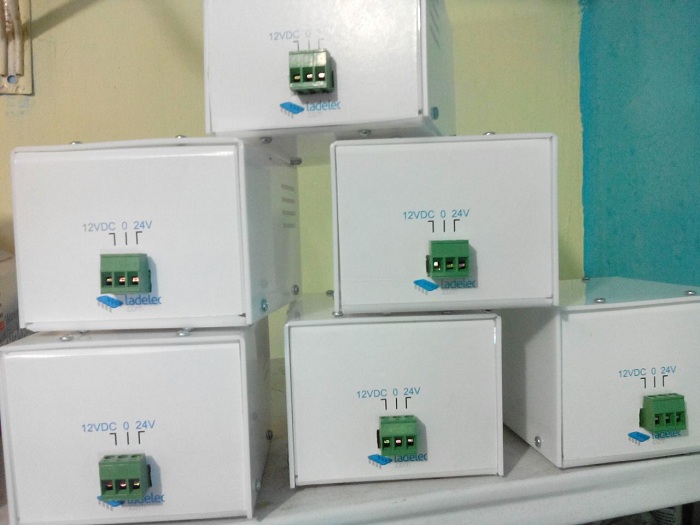

El arte del circuito impreso listo para su fabricación y el diseño del chasís en acrílico, la simulacion y otros pueden comprarlo y recibir por email. Interesados ponerse en contacto.
